CNC-koneiden työkalupitimet

Kartio HSK

Til.nro D A Kir.holkki Kir.mutteri Avain
T118.974.R HSK50F 60 76 D=3-26 (T124) DIN 6388 laak. Z052.310.N
T118.976.R HSK63F 50 75 D=2-20 (T119) DIN 6499/ER 32 Z052.401.N
T118.978.R HSK63F 50 76 D=2-20 (T119) DIN 6499/ER 32 laak. Z052.401.N
T118.980.R HSK63F 63 75 D=3-26 (T123) DIN 6499/ER 40 Z052.402.N
T118.982.R HSK63F 63 78 D=3-26 (T123) DIN 6499/ER 40 laak. Z052.402.N
kartio hsk

Jyrsinkara HSK-kartio

Til.nro L D A
T128.970.N HSK63F 70 30 33
T128.980.R HSK63F 100 30 33
T128.982.R HSK63F 100 30 42
jyrsinkara hsk kartio

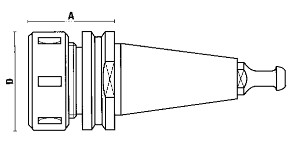

Kartio ISO 30

Til.nro D A Kir.holkki Kir.mutteri Avain
T118.800.R 50 51 D=2-20 (T119) DIN 6499/ER 32 Z052.401.N
T118.800.L 50 51 D=2-20 (T119) DIN 6499/ER 32 Z052.401.N
T118.802.R 50 53 D=2-20 (T119) DIN 6499/ER 32 laak. Z052.401.N
T118.830.R 60 60 D=3-26 (T123) DIN 6499/ER 40 Z052.402.N
T118.830.L 60 60 D=3-26 (T123) DIN 6499/ER 40 Z052.402.N
T118.832.R 62 62 D=3-26 (T123) DIN 6499/ER 40 laak. Z052.402.N
kartio iso 30

Vetopultti T118.891.R koneille Biesse (9.9.92 lähtien) Masterwood-Bulleri (HSD moottori)

Jyrsinkara, kartio ISO 30 - ISO 40

Til.nro L D A Kartio Laippa
T128.790.N 70 30 35 ISO 30 Z092.001.N
T128.800.N 100 30 35 ISO 30 Z092.001.N
Jyrsinkara kartio ISO 30 - ISO 40

Vetopultti T118.891.R koneisiin Biesse, Masterwood, Buller (moottori H.S.D.)

Vetopultit kartiovartisiin teränpitimiin Malli T118

Istukoihin, joissa hammastettu laippa, koneisiin Morbidelli, SCM

Til.nro D1 D L Kartio Kierre
T118.790.R 8,5 6,5 22 ISO 30 M 10
Morbidelli scm

DIN 69872 koneisiin Busellato, Weeke, Ima, Bulleri, Maka, Cosmec, Reichenbacher, Elte

Til.nro D1 D L LT Kartio Kierre
T118.791.R 13 9 24 44 ISO 30 M 12
T118.893.R 19 14 26 54 ISO 40 M 16
Busellato Weeke Ima Bulleri Maka Cosmec Reichenbacher Elte

Koneisiin Alberti, Vitap, Masterwood (moottori G. Colombo)

Til.nro D1 D L Kartio Kierre
T118.792.R 12,8  9 24 ISO 30 M 12
alberti vitap masterwood colombo

Koneisiin, joissa jyrsitty laippa, koneeseen Esseteam

Til.nro D1 D L Kartio Kierre
T118.793.R 12 8 24 ISO 30 M 12
esseteam

Istukoihin, joiden laipan D = 46, koneeseen CMS

Til.nro D1 D L R Kartio Kierre
T118.794.R 12,8 9 24 2,4 ISO 30 M 12
cms

Koneeseen Belotti

Til.nro D1 D L Kartio Kierre
T118.795.R 13 9 23 ISO 30 M 12
Belotti

Koneeseen Biesse (9.9.92 asti)

Til.nro D1 D L Kartio Kierre
T118.890.R 13 9  24 ISO 30 M 12
biesse

Koneeseen Biesse (9.9.92 jälkeen), Masterwood (moottori H.S.D.), Bulleri ja Thermwood

Til.nro D1 D L R Kartio Kierre
T118.891.R 12 8 24 3,2 ISO 30 M 12
biesse masterwood bulleri thermwood

Koneeseen Komo

Til.nro D1 D L Kartio Kierre
T118.894.R 13 9 24 BT 30 M 12
komo

Koneeseen BT 30 - BT 40 Shoda, BT 35 Heian

Til.nro D1 D L LT Kartio Kierre
T118.895.R 11 7 23,5 43 BT 30 M 12
T118.896.R 13 8,5 28 48 BT 35 M 12
T118.897.R 15 10 35 60 BT 40 M 16
shoda heian

Kiristysholkit

Art. T119 Kiristysholkki ER 32 DIN 6499

Til.nro D
T119.020.N 2-1
T119.030.N 3-2
T119.040.N 4-3
T119.050.N 5-4
T119.060.N 6-5
T119.064.N 6,4 - (1/4")
T119.070.N 7-6
T119.080.N 8-7
T119.090.N 9-8
T119.095.N 9,5 - (3/8")
T119.100.N 10-9
T119.110.N 11-10
T119.120.N 12-11
T119.127.N 12,7 - (1/2")
T119.130.N 13-12
T119.140.N 14-13
T119.150.N 15-14
T119.160.N 16-15
T119.170.N 17-16
T119.180.N 18-17
T119.190.N 19-18
T119.191.N 19,1 - (3/4")
T119.200.N 20-19


T119 Kiristysholkki ER 32 DIN 6499

Art. T123 Kiristysholkki ER 40 DIN 6499

Til.nro D
T123.030.N 3-2
T123.040.N 4-3
T123.050.N 5-4
T123.060.N 6-5
T123.070.N 7-6
T123.080.N 8-7
T123.090.N 9-8
T123.100.N 10-9
T123.110.N 11-10
T123.120.N 12-11
T123.130.N 13-12
T123.140.N 14-13
T123.150.N 15-14
T123.160.N 16-15
T123.170.N 17-16
T123.180.N 18-17
T123.190.N 19-18
T123.200.N 20-19
T123.210.N 21-20
T123.220.N 22-21
T123.230.N 23-22
T123.240.N 24-23
T123.250.N 25-24
T123.260.N 26-25


T123 Kiristysholkki ER 40 DIN 6499

Art. T125 Kiristysholkki ER 25 DIN 6499

Til.nro D
T125.030.N 3-2
T125.040.N 4-3
T125.050.N 5-4
T125.060.N 6-5
T125.070.N 7-6
T125.080.N 8-7
T125.100.N 10-9
T125.120.N 12-11
T125.130.N 13-12
T125.140.N 14-13
T125.160.N 16-15
T125 Kiristysholkki ER 25 DIN 6499
